VIDA ÚTIL 30.000 Hrs.
EMPOTRABLE TECHO
OPCIÓN DIMERIZABLE DALI
INTERIOR
ADMITE EMERGENCIA
CRI >=80

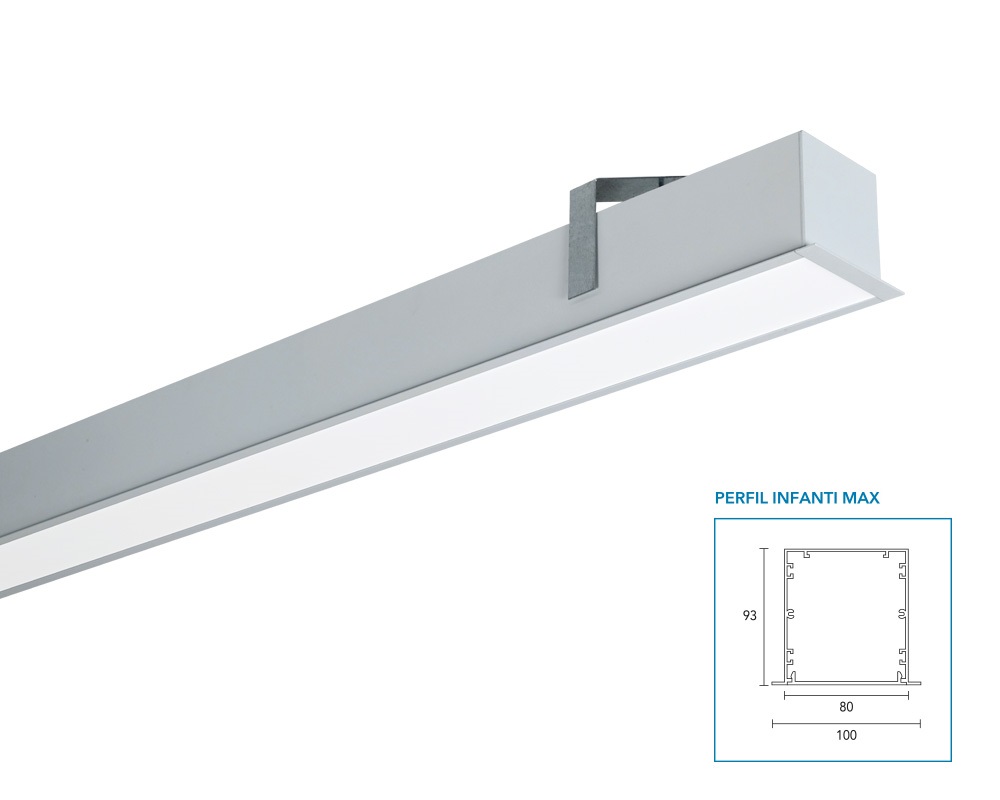

INFANTI MAX LED

TIPO DE LUMINARIA: Empotrable de techo
TIPO DE TECHO: Durlock
SISTEMA ÓPTICO: Difusor de Policarbonato Opto Max
DISTRIBUCIÓN DE LUZ: Directa - Simétrica
MATERIALES: Cuerpo en Extrusión de Aluminio
TRATAMIENTO DE SUPERFICIE: Pintura en polvo poliéster
FUENTE DE LED: Interna Incorporada
DRIVERS: Helvar / Philips
ACCESORIOS: ULM001 Unión galvanizada para utilizar en líneas continuas (No Incluida - a pedido)
VERSATILIDAD: Potencia y Flujo Lumínico adaptables a las necesidades específicas de cada proyecto.

Ficha Técnica

CÓDIGO	FORTE GEN4 2ft20	FORTE GEN4 1ft20	POTENCIA	FLUJO de PLACA	HUECO INDIVIDUAL	HUECO LÍNEA CONTINUA (LC)	LARGO FRENTE (LF)	ANCHO FRENTE
ILM056	1	-	13 w	2200 lm	88x575mm	564 mm	598	100
ILM085	1	1	19 w	3300 lm	88x856mm	845 mm	878	100
ILM112	2	-	26 w	4400 lm	88x1137mm	1126 mm	1160	100
ILM141	2	1	32 w	5500 lm	88x1418mm	1407 mm	1441	100
ILM169	3	-	38 w	6600 lm	88x1699mm	1688 mm	1722	100

Forte Gen4 2ft20
Forte Gen4 1ft20
Forte Gen4 1/2ft20

COLORES

Ver referencias técnicas

MEDIDAS VER EN LA TABLA

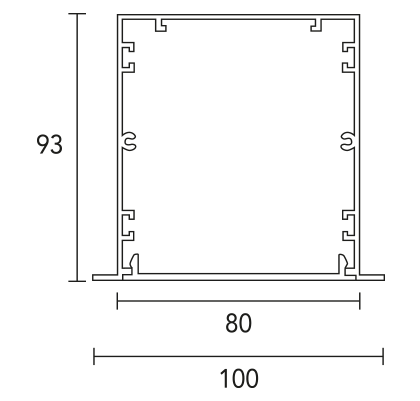

PERFIL INFANTI MAX LED

ILM112

ILM169

ULM001

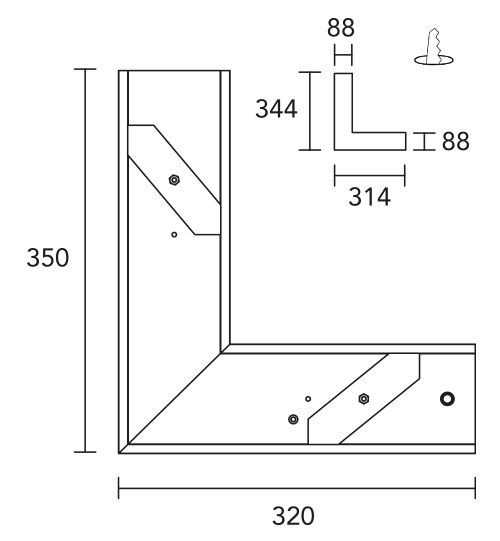

ILMD01

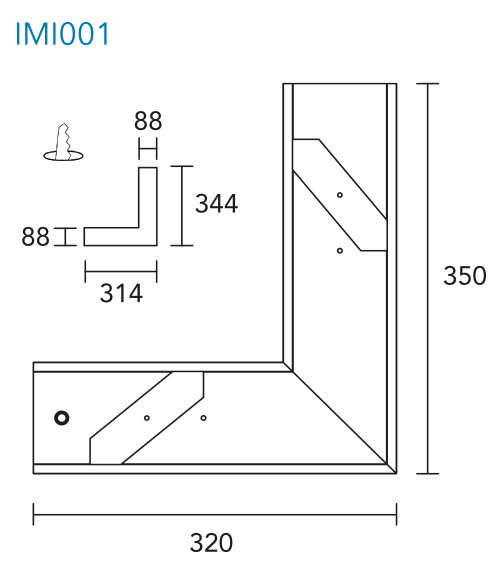

ILMI01

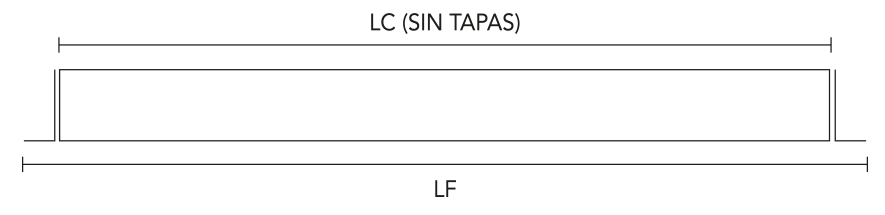

DETALLES (cálculo de hueco)

MODULOS INFANTI MAX LED
Adaptados a su medida
Placa Gen4 ½ft20 / 1ft20 / 2ft20

Montaje: embutido

-- Según el largo del artefacto líneal determinar cantidad de módulos de placas G4.

Cantidad de módulos (Q) = Largo total (mm) / (G4)
(Q) debe ser valor entero o medio
Módulo (G4): 562mm
Espacio de 2 tapas y hueco de montaje (T)=15mm

Largo Hueco= Q x G4 + (T)

Ejemplo de cálculo
Largo a cubrir = 10 mts
(Q) = 10.000 mm / 562 mm = 17,79 >> ** 17,75
(17 placas G4 ft2 y + 1 placa G4 ft1 + 1placa G4 1/2ft)
Largo Hueco = 17,75 x 562 + 15 = 9990 mm

Largo Hueco= 9990 mm

ILM411.ies

ILM113
